Ensayo de Penetración Ligera (DPL)
En Geo Costa Rica realizamos Ensayos de Penetración Ligera (DPL) para investigar cómo varía la resistencia del terreno con la profundidad mediante un equipo compacto y portátil, especialmente útil en sitios donde el acceso limita el uso de equipos de mayor tamaño.
Investigar cómo cambia la resistencia del terreno con la profundidad
El DPL (Dynamic Probing Light) es un ensayo de penetración dinámica que introduce un cono en el terreno mediante impactos controlados y registra la resistencia encontrada durante el avance.
¿Dónde cambia la resistencia del terreno y cómo evoluciona con la profundidad?
A medida que el cono avanza se registra el número de golpes necesarios para una penetración determinada. Esta información permite construir un perfil de resistencia dinámica del terreno.
Las variaciones observadas pueden ayudar a reconocer cambios dentro del subsuelo y aportar información para Estudios de Suelos y otras investigaciones geotécnicas.
Investigación geotécnica donde el acceso condiciona el trabajo
El tamaño y movilidad del equipo DPL permiten trabajar en lugares donde el ingreso de maquinaria o equipos de exploración más grandes puede resultar difícil.
Una herramienta especialmente útil cuando necesitamos movilidad
El equipo puede transportarse y operarse manualmente, facilitando investigaciones en propiedades donde las condiciones del sitio complican el ingreso de sistemas de perforación mayores.
La portabilidad es una ventaja del DPL, pero no significa que sea automáticamente el método adecuado para cualquier terreno. La selección debe responder a las condiciones del sitio y al objetivo de la investigación.

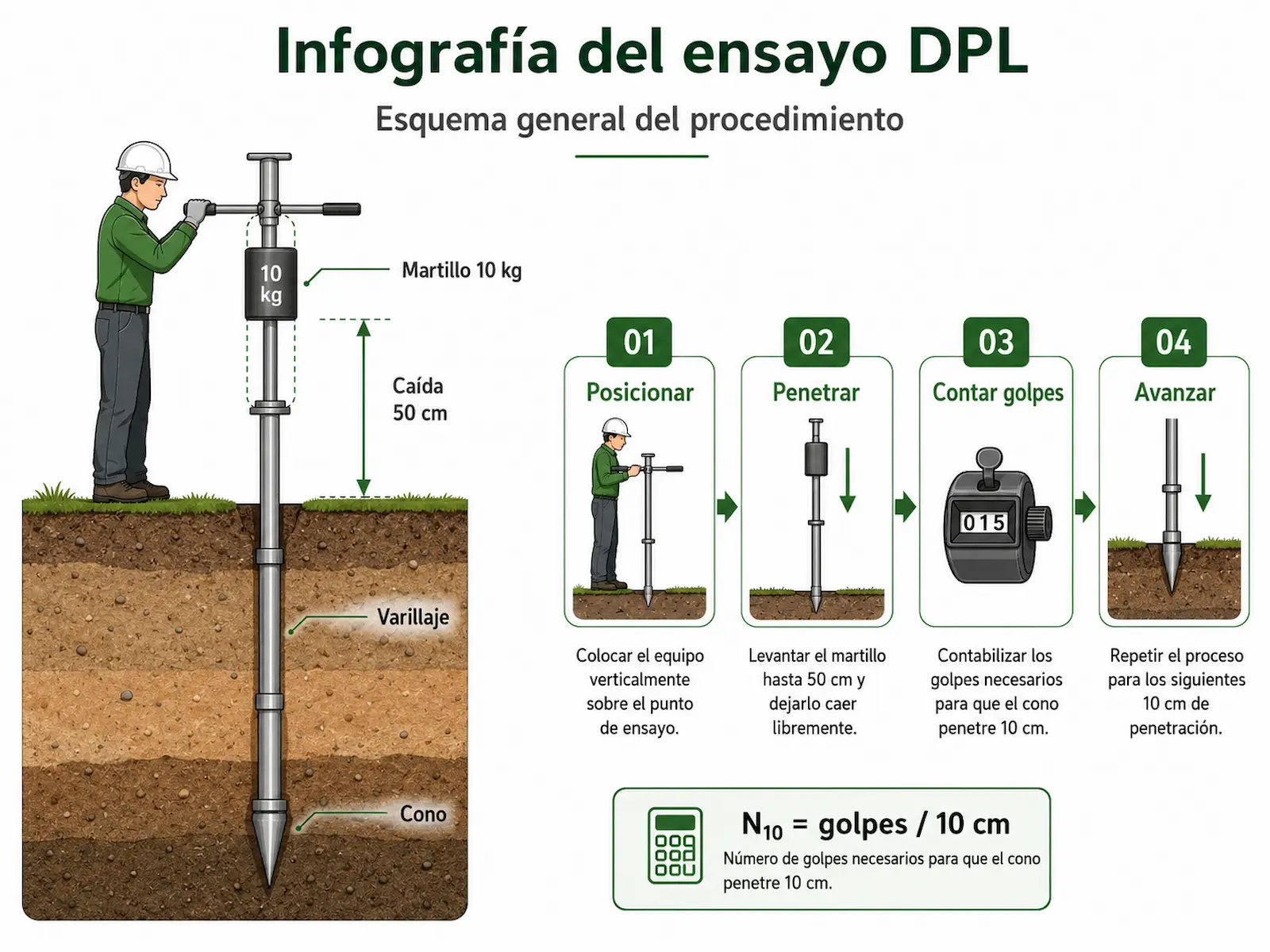

Un cono, una energía controlada y un registro continuo de golpes
El ensayo utiliza un sistema ligero de penetración dinámica para registrar la resistencia que ofrece el terreno durante el avance.
Registrar cuántos golpes necesita el cono para avanzar
En una configuración DPL típica se utiliza un martillo de 10 kg con una caída de aproximadamente 50 cm.
Durante el ensayo se registra el número de golpes necesarios para que el cono avance sucesivamente en el terreno. El registro suele expresarse como N10, correspondiente al número de golpes por cada 10 cm de penetración.
A mayor resistencia del terreno, normalmente se requiere un mayor número de golpes para lograr el mismo avance.
Posicionar
Se coloca verticalmente el equipo sobre el punto de investigación.
Penetrar
El martillo transmite la energía necesaria para introducir progresivamente el cono.
Contar
Se registra el número de golpes requerido para cada intervalo de penetración.
Avanzar
El proceso continúa para construir un registro de resistencia con la profundidad.

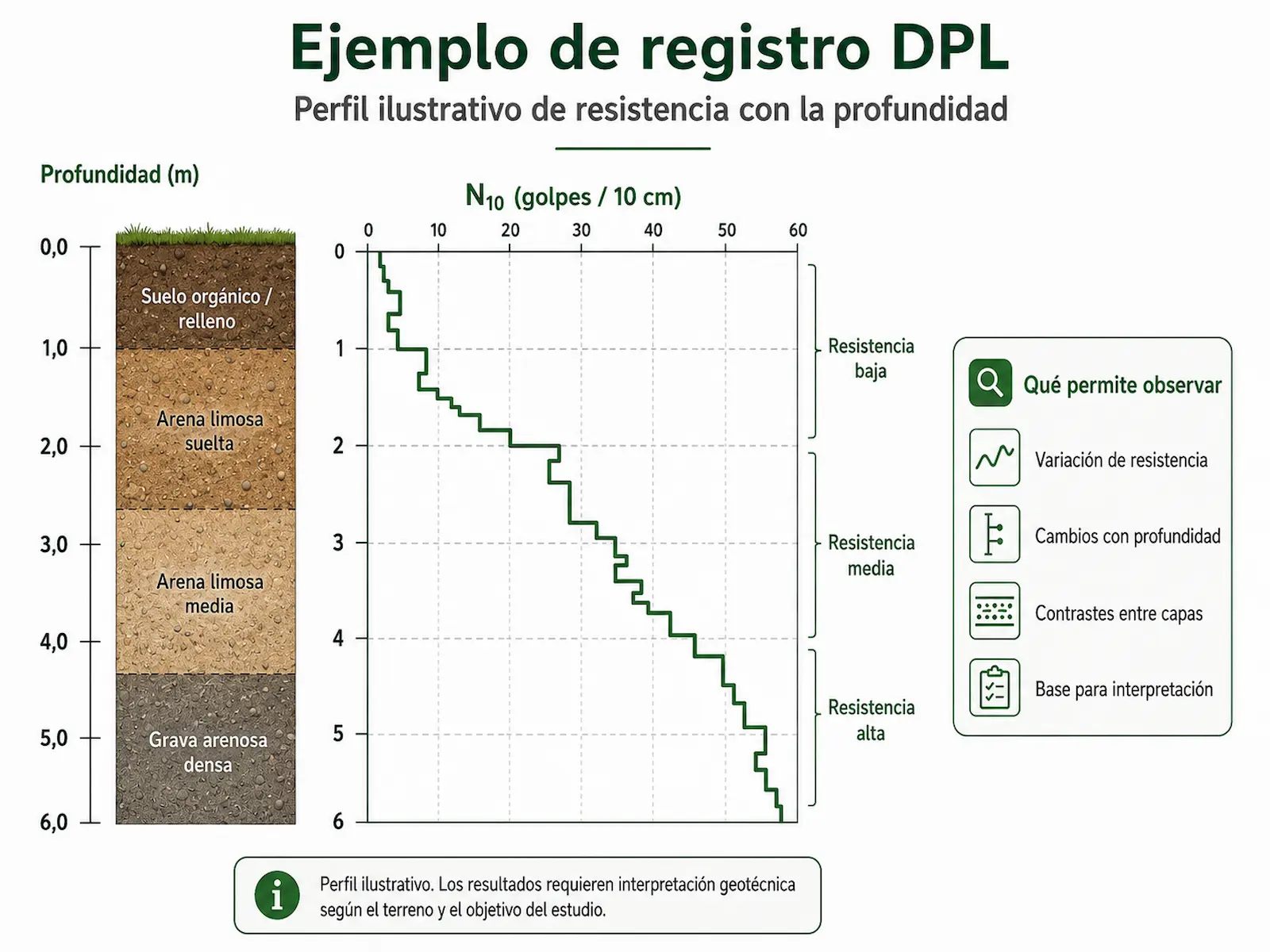

Del número de golpes a un perfil de resistencia del terreno
Al relacionar los valores registrados con la profundidad podemos observar cómo cambia la resistencia dinámica del terreno y reconocer sectores que requieren una interpretación particular.
Los cambios de resistencia ayudan a reconocer variaciones dentro del subsuelo
El registro DPL permite identificar incrementos, disminuciones y contrastes de resistencia con la profundidad.
El DPL registra resistencia; la interpretación explica qué significa
Como el ensayo no recupera muestras, los cambios del registro no deben interpretarse automáticamente como cambios de tipo de suelo. En Geo Costa Rica integramos los resultados con la información disponible del terreno y, cuando corresponde, con otros métodos de investigación.
DPL y SPT investigan el terreno de formas diferentes
Ambos ensayos utilizan penetración dinámica, pero tienen equipos, procedimientos y alcances distintos. La selección depende de la pregunta técnica y de las condiciones del proyecto.
DPL
- Equipo compacto y portátil.
- Utiliza un cono de penetración.
- Registra resistencia dinámica con la profundidad.
- No recupera muestras del terreno.
- Puede ser especialmente útil en accesos difíciles.
SPT
- Se realiza dentro de una exploración mediante sondeo.
- Utiliza un muestreador partido.
- Registra resistencia a la penetración.
- Permite recuperar una muestra alterada.
- Aporta información adicional para caracterizar el subsuelo.
Algunos terrenos requieren otra forma de investigación
Materiales muy densos, gravosos, cementados o rocosos pueden limitar el avance del equipo. También pueden existir proyectos donde sea necesario obtener muestras o investigar a mayor profundidad.
Dudas frecuentes sobre el Ensayo DPL
¿DPL y SPT son lo mismo?
No. Ambos son ensayos de penetración dinámica, pero el DPL utiliza un cono y un equipo ligero, mientras que el SPT utiliza un muestreador dentro de un sondeo y permite recuperar muestra alterada.
¿El DPL obtiene muestras de suelo?
No. El ensayo registra la resistencia a la penetración mediante un cono. Cuando necesitamos identificar directamente los materiales pueden requerirse otros métodos de exploración.
¿Hasta qué profundidad puede realizarse?
La profundidad alcanzable depende de la resistencia de los materiales, las condiciones del terreno y la configuración del equipo. Un incremento importante de resistencia puede limitar el avance.
¿Cuánto cuesta un ensayo DPL?
El costo depende de la ubicación, accesibilidad, cantidad de puntos, profundidad requerida y alcance de la investigación. Podemos preparar una cotización después de revisar las características del proyecto.
Solicite su Ensayo de Penetración Ligera
En Geo Costa Rica realizamos Ensayos DPL para investigaciones geotécnicas y Estudios de Suelos en Costa Rica, incluyendo propiedades donde las condiciones de acceso requieren equipos compactos y de fácil movilización.
