Estudio de Inundabilidad
Analizamos cómo puede extenderse el agua sobre el terreno, qué condiciones controlan esa extensión y qué relación existe entre una posible inundación, la propiedad, sus accesos y las áreas previstas para el proyecto.
La distancia al cauce no determina por sí sola la inundabilidad
Para comprender si un terreno puede verse afectado por una inundación necesitamos analizar la elevación, la geometría del valle, los niveles que puede alcanzar el agua y las rutas disponibles para su circulación.

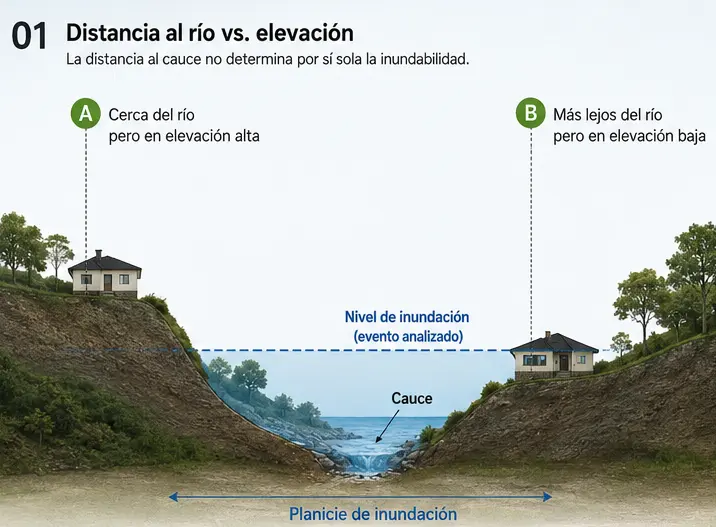

Dos puntos a diferente distancia del río pueden tener condiciones completamente distintas
Un sector relativamente cercano al cauce puede encontrarse sobre una terraza o superficie elevada y permanecer fuera del nivel analizado.
Al mismo tiempo, otro punto más alejado horizontalmente puede encontrarse dentro de una zona baja conectada con la planicie de inundación.
- Elevación del terreno.
- Geometría del valle.
- Conectividad con el cauce.
- Nivel alcanzado por el agua.
Estar cerca de un río no significa automáticamente estar dentro de una zona inundable, y estar más lejos tampoco garantiza estar fuera de ella.
La extensión del agua depende de la interacción entre cuenca, cauce, relieve e infraestructura
Una inundación no depende de una sola variable. Integramos las condiciones hidrológicas e hidráulicas con la topografía y las características particulares del territorio.
De dónde proviene el agua
El tamaño de la cuenca, sus pendientes, cobertura, drenajes y respuesta ante la lluvia condicionan los caudales que pueden alcanzar el sector analizado.
Cómo se conduce el flujo
La geometría del río, quebrada, canal o drenaje influye en los niveles, velocidades y capacidad disponible para transportar el agua.
Hacia dónde puede extenderse
Diferencias pequeñas de elevación pueden modificar significativamente las rutas del flujo y la extensión de una posible inundación.
Qué puede restringir o redirigir el agua
Puentes, alcantarillas, carreteras, rellenos y otras obras pueden modificar localmente la circulación y los niveles del agua.
Qué ha ocurrido anteriormente
Cartografía de la CNE, eventos históricos, fotografías y observaciones locales aportan contexto para comprender el comportamiento del sector.
Qué elementos pueden verse afectados
La interpretación debe relacionarse con edificaciones, plataformas, accesos, servicios y otras áreas relevantes para el proyecto.
El agua no reconoce los límites de propiedad. Para comprender la inundabilidad puede ser necesario analizar condiciones aguas arriba, dentro del terreno y aguas abajo.
Pasamos del contexto territorial a la relación concreta con la propiedad
Comenzamos entendiendo la cuenca y el entorno, verificamos las condiciones del sitio y aplicamos el nivel de análisis necesario para responder la pregunta específica del proyecto.
Revisar el contexto
Analizamos cuenca, cauces, cartografía de amenazas, relieve, antecedentes y otra información disponible para reconocer las condiciones generales.
Verificar el terreno
Revisamos cauces, drenajes, depresiones, estructuras, accesos, rellenos y otros elementos que puedan influir en la circulación del agua.
Analizar e integrar
Integramos la información hidrológica, hidráulica y topográfica con el proyecto para determinar qué sectores requieren mayor atención.
No basta con saber que existe una zona inundable
El análisis debe mostrar cómo la extensión del agua se relaciona con los elementos que realmente importan para la decisión: edificaciones, plataformas, accesos, caminos y servicios.
Una propiedad puede conservar sectores utilizables y, al mismo tiempo, presentar una condición crítica en su acceso o en una parte específica del terreno.
- Límite de propiedad.
- Edificaciones y plataformas.
- Accesos y rutas de evacuación.
- Cauces y rutas del flujo.
No todos los proyectos requieren el mismo nivel de modelación. El alcance se define según la complejidad del sitio, la información disponible y la decisión que necesita respaldarse.

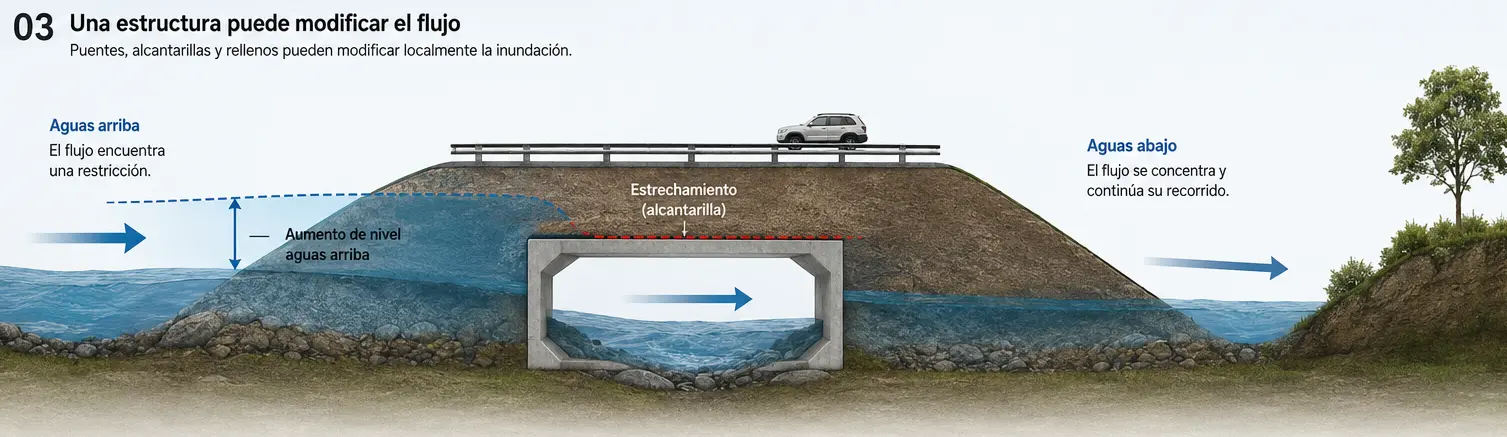

Puentes, alcantarillas y rellenos pueden modificar los niveles del agua
Una obra transversal puede reducir localmente la sección disponible para el flujo y modificar el comportamiento hidráulico aguas arriba y aguas abajo.
El agua puede acumularse
Cuando la capacidad de una estructura es inferior al flujo que llega, el nivel puede elevarse en el sector ubicado aguas arriba.
La geometría de la obra importa
Dimensiones, obstrucciones, rellenos y configuración del cruce pueden modificar la capacidad disponible para conducir el agua.
El efecto debe interpretarse en conjunto
El comportamiento del agua después del cruce también depende de la geometría del cauce y de las condiciones hidráulicas aguas abajo.
Cuando una estructura constituye una condición determinante, puede ser necesario complementarla con un Estudio Hidráulico específico para evaluar su capacidad y comportamiento.
El resultado debe explicar dónde puede llegar el agua y qué significa para el proyecto
Integramos los resultados dentro de una interpretación territorial que permita reconocer sectores potencialmente afectados, condicionantes del sitio y necesidades de investigación adicional.
Área potencialmente inundable
Delimitamos o interpretamos la extensión del agua correspondiente a las condiciones o escenarios incluidos en el análisis.
Relación entre agua y terreno
Los niveles pueden compararse con las elevaciones del terreno y de los elementos relevantes cuando el nivel de información lo permite.
Elementos potencialmente afectados
Relacionamos el área de inundación con edificaciones, plataformas, accesos y otras zonas importantes para el desarrollo.
Factores que controlan la inundación
Identificamos cauces, depresiones, estructuras, rellenos o configuraciones topográficas que ayudan a explicar la extensión observada.
Límites del análisis
Indicamos las condiciones evaluadas, la calidad de la información disponible y las incertidumbres relevantes para interpretar el resultado.
Definir el siguiente paso
Cuando una pregunta requiere mayor resolución, definimos si conviene ampliar topografía, hidrología, hidráulica o modelación específica.
El Estudio de Inundabilidad no constituye por sí mismo un pronunciamiento oficial de la CNE
La cartografía y antecedentes institucionales constituyen información importante para el análisis, pero Geo Costa Rica desarrolla una interpretación técnica orientada a las condiciones particulares del terreno y del proyecto.
Comprender la inundabilidad ayuda a tomar decisiones antes de diseñar o intervenir
El estudio puede utilizarse para evaluar propiedades, orientar la implantación del proyecto, estudiar accesos y definir cuándo hacen falta análisis hidrológicos o hidráulicos adicionales.
Evaluar un terreno antes de comprar o desarrollar
Permite comprender cómo se relaciona una posible inundación con las áreas utilizables de la propiedad.
Relacionar las obras con la topografía
Puede aportar información para valorar la ubicación de plataformas, edificaciones y otros componentes.
Evaluar si la conexión del proyecto puede verse afectada
Un proyecto puede mantener su plataforma principal fuera de la inundación y aun así presentar un acceso vulnerable.
Estudio Hidrológico
Permite estimar los caudales generados por una cuenca bajo las condiciones y escenarios analizados.
Consultar este estudioEstudio Hidráulico
Analiza cómo se comporta un caudal dentro de un cauce, canal, puente, alcantarilla u otra obra hidráulica.
Consultar este estudioEvaluación de Amenazas Naturales
Permite integrar la inundabilidad con otras condiciones geológicas, geomorfológicas o territoriales relevantes para el proyecto.
Conocer Amenazas NaturalesEstudio Hidrológico → caudal. Estudio Hidráulico → comportamiento del flujo. Estudio de Inundabilidad → extensión y afectación territorial.
Preguntas frecuentes sobre inundabilidad
La inundabilidad depende de la interacción entre agua, relieve, cauces e infraestructura y no puede determinarse únicamente por la cercanía a un río.
¿Estar cerca de un río significa que mi propiedad se inunda?
No necesariamente. La elevación del terreno, la geometría del valle, los niveles del agua y las rutas del flujo pueden ser más determinantes que la distancia horizontal al cauce.
¿Una propiedad fuera del mapa de inundación de la CNE está libre de inundaciones?
No debe asumirse automáticamente. La cartografía debe interpretarse según su escala, los antecedentes disponibles y las condiciones particulares del terreno.
¿Qué diferencia existe entre un Estudio Hidrológico y un Estudio de Inundabilidad?
El Estudio Hidrológico estima los caudales que puede generar una cuenca. El Estudio de Inundabilidad analiza dónde puede extenderse el agua y qué elementos podrían verse afectados.
¿Qué diferencia existe entre un Estudio Hidráulico y uno de Inundabilidad?
El Estudio Hidráulico analiza niveles, velocidades y capacidad del flujo dentro de cauces u obras. La inundabilidad se concentra en la extensión espacial del agua y su relación con el territorio.
¿Siempre es necesario utilizar HEC-RAS?
No. El nivel de modelación depende de la pregunta del proyecto, la complejidad del sitio, la información disponible y la resolución necesaria para tomar una decisión.
¿La topografía es importante en un estudio de inundación?
Sí. Diferencias relativamente pequeñas de elevación pueden modificar las rutas de circulación y determinar qué sectores quedan dentro o fuera del nivel de agua analizado.
¿Una alcantarilla o un puente pueden aumentar una inundación?
Pueden modificar localmente los niveles si constituyen una restricción hidráulica. El efecto depende de la geometría, capacidad, obstrucciones y condiciones aguas arriba y aguas abajo.
¿El estudio puede indicar si una edificación o acceso queda dentro del área inundable?
Sí, cuando la calidad de la información y el nivel del análisis permiten relacionar la extensión del agua con las elevaciones y los componentes específicos del proyecto.
¿Necesita saber si una propiedad o proyecto puede verse afectado por inundaciones?
Podemos revisar la ubicación, la topografía, los cauces, los antecedentes de inundación y las características del proyecto para definir el nivel de análisis adecuado.
Primero comprendemos el territorio y la pregunta que necesita resolverse; después determinamos si hacen falta estudios hidrológicos, hidráulicos o modelaciones de mayor detalle.
