Ensayo de Penetración Estándar - SPT

¿Qué es el SPT?

El Ensayo de Penetración Estándar (SPT) es una prueba geotécnica clave para caracterizar el subsuelo antes de construir. Su principal función es aportar información confiable sobre la capacidad del terreno para soportar cargas, ayudando a prevenir asentamientos diferenciales, fallos en cimentaciones y otros riesgos estructurales.

Si vas a desarrollar un proyecto que implique movimiento de tierras, cimentaciones o estructuras, el SPT permite tomar decisiones técnicas fundamentadas desde el inicio, optimizando tanto la seguridad como los costos constructivos.

Procedimiento del Ensayo

Equipamiento: Se utiliza una varilla de acero con una cuchara de muestreo que se introduce en el suelo para recoger una muestra.
Ejecución: Un martillo de 63.5 kg se deja caer desde una altura de 76 cm sobre la varilla de muestreo.
Medición: Se registra el número de golpes necesarios para penetrar el suelo en intervalos de 15 cm, hasta alcanzar la profundidad deseada o superar los 50 golpes, lo cual indica rebote del mazo y resistencia elevada.

Aplicaciones del SPT

Determinación de parámetros geotécnicos: Estratigrafía, resistencia al corte, densidad relativa y capacidad de soporte.
Diseño de cimentaciones: Cálculo de capacidad de carga para diversos tipos de cimentaciones.
Análisis de riesgos geotécnicos: Evaluación de licuefacción y estabilidad local en sismos.

Ventajas del SPT

Eficacia y economía: Método sencillo y rentable para obtener información geotécnica.
Obtención de muestras: Permite recuperar muestras alteradas para análisis de laboratorio.
Aplicabilidad amplia: Útil en suelos granulares y cohesivos, adaptable a distintos tipos de proyecto.

Consideraciones Importantes

Limitaciones en suelos duros: En gravas o suelos compactos, puede no representar condiciones reales sin ajustes.
Profundidad de aplicación: Ideal para capas superficiales e intermedias donde se requiere caracterización detallada.

Ejemplos del Ensayo SPT en campo

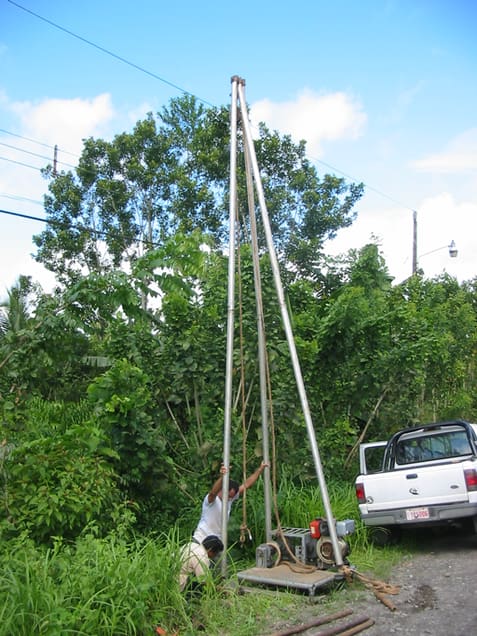

A continuación se muestran imágenes reales de la ejecución del Ensayo de Penetración Estándar (SPT) en campo. Se observa el uso del equipo de perforación, la cuchara de muestreo y el proceso de extracción de muestras alteradas a diferentes profundidades. Estas muestras permiten analizar propiedades como color, textura y humedad, información clave para caracterizar el suelo y orientar decisiones constructivas.

Extracción de muestra con cuchara del SPT

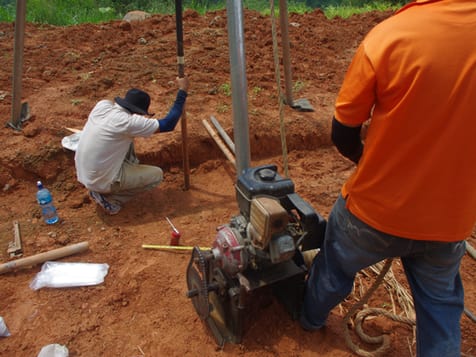

Análisis visual de las muestras obtenidas por SPT
